工業橋門式起重機標準電氣解決方案
發布：hnhjgk0.1瀏覽：7868次
1工業起重機簡介
工業起重機一般用于工廠建設的安裝和運行期間的維修等吊裝設備，按機械機構分為單梁和雙梁橋式，運行在機房或車間屋頂下方的高架軌道上，主要有運行速度緩慢的主起升機構和副起升機構，橋架包括小車和大車運行機構。
2控制方案一般具有的控制方案特點和技術分析
目前起升，小車，大車驅動方式一般是變頻調速驅動。
驅動配置既可以是獨立的變頻器+制動單元+制動電阻，也可以是公共母線結構帶能量回饋裝置。
控制方式主要有兩種：IO端子控制和PROFIBUS-DP總線控制。
一般推薦有PLC控制+上位機監控管理系統CMS。
操作方式一般是通過司機室或電纜線控或者無線遙控手動操作。
特殊情況下也可以兩臺起重機并聯使用，通過無線或者有線的通訊方式。

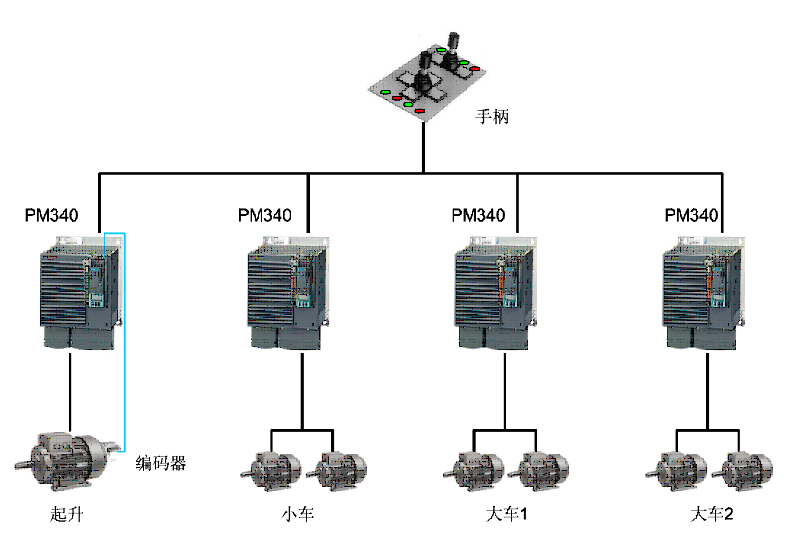

基本系統架構方框圖
