鑄造起重機電控系統
發布：hnhjgk0.1瀏覽：16060次

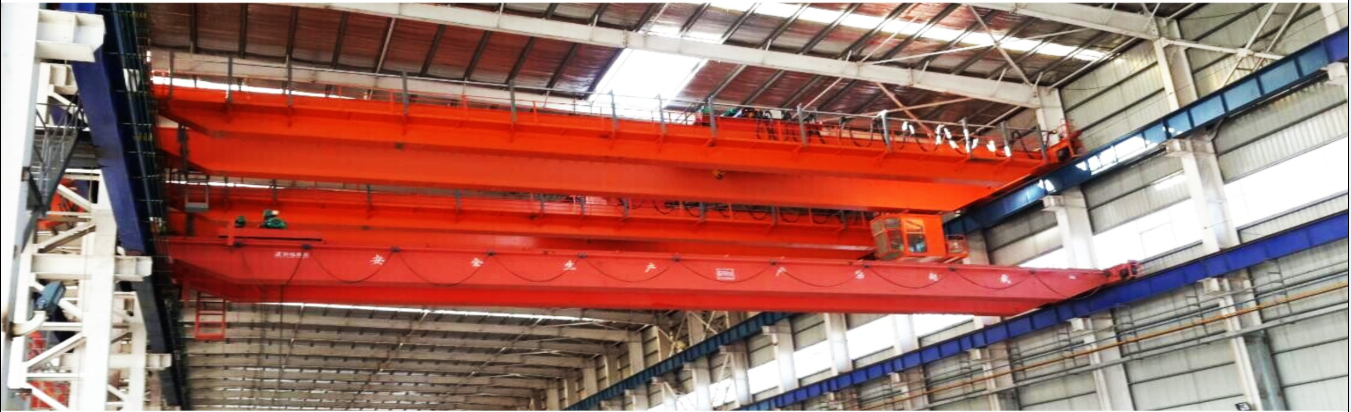

現場工藝情況：冶金鑄造起重機是煉鋼工藝中的主要設備，依靠鹽場房軌道方向的縱向移動、小車的橫向移動和吊鉤的升降運動來進行工作，吊運熔融金屬。液晶鑄造起重機，可在-10℃到+50℃的環境溫度內工作，適用于金屬冶煉車間、軋制等熱加工工況，所以廣泛應用于冶金鑄造生產的各個工藝流程中，是冶金行業的主要生產搬運設備。
隨著煉鋼爐容量的增加，夜經濟**的起重量也在不斷增加，集合起重量和客戶的不同要求，常見的鑄造起重機有雙梁雙軌式、雙梁四軌式和四梁四軌式、四梁六軌式。雙梁雙軌式和雙梁四軌式用于小噸位鑄造起重機，四梁四軌式用于大噸位起重機。一般鑄造起重機由以下幾部分組成：電力拖動和電力控制系統、主小車、副小車、大車運行機構、橋架、吊鉤等。

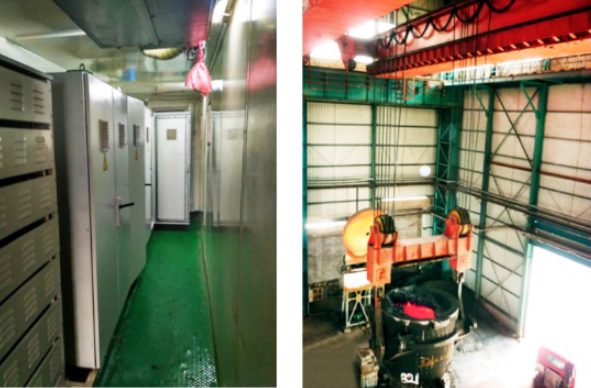

起重機電氣控制系統解決方案及技術特點：
①大小車運行機構采用西門子變頻器調速控制，主副提升機構采用西門子定子調壓調速控制方案。
②結合plc及多圈絕對值編碼器，能實現**定位。
③如果西門子變頻器加防搖控制卡，實現吊物的防搖控制。
④所有元件采用西門子元件，保證能在高溫高粉塵的惡劣環境下連續工作。
⑤西門子人機友好界面，能查詢各機構工作狀態，故障信息，歷史報警等。
⑥主起升機構，采用電子調壓控制+旁路控制方式，確保不因裝置故障造成設備停機事故的發生。
